Nguồn gốc:
Giang Tô, Trung Quốc
Hàng hiệu:
Hivetech
Chứng nhận:
ISO9001、ISO14001
Liên hệ chúng tôi

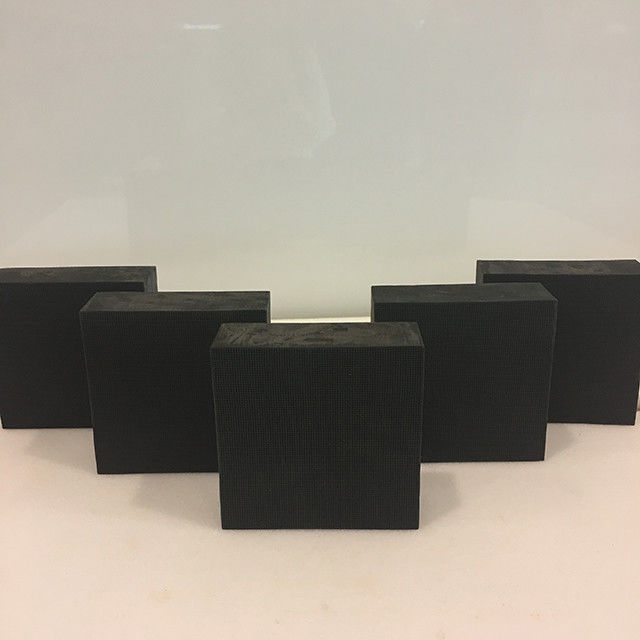

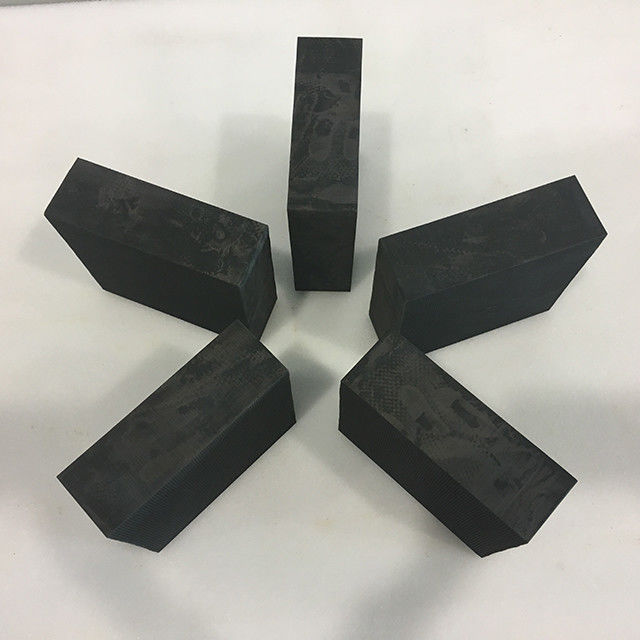

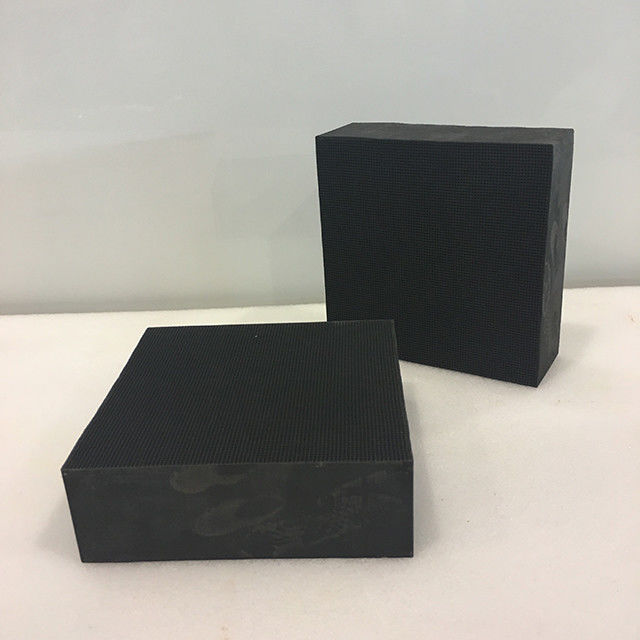

Chất xúc tác kim loại gốm tổ ong VOCs Chất xúc tác đốt cháy Pt Pd Rh Lớp phủ kim loại quý
| Chi tiết nhanh: | ||||||
| 1. Hàm lượng kim loại quý, từ 0,2 g/L đến 3 g/L | ||||||
| 2. Lựa chọn lượng sơn phủ: 0,15 g/L, 0,3 g/L, 0,5 g/L, 0,75 g/L và 1,0 g/L. | ||||||
| 3. Hiệu quả loại bỏ cao tới 99,9% | ||||||
| 4. Tốc độ lên tới 30000 1/h | ||||||
| 5. Tuổi thọ thiết kế siêu dài > 5 năm | ||||||
| 6. Nhiệt độ khởi động > 200℃ | ||||||
| 7. Nhiệt độ khuyến nghị: 200℃ -650℃ | ||||||
| 8. Tuổi thọ thiết kế siêu dài > 5 năm |
| thông số kỹ thuật: | ||
| 1 | Tỷ lệ chuyển đổi | >98% |
| 2 | tuổi thọ | 1-4 năm |
| 3 | Vận tốc vũ trụ | 10000~35000h-1 |
| 4 | Tỷ lệ thất bại | <1% |
| 5 | Vẻ bề ngoài | Vàng/đen/nâu |
| 6 | bao bì | niêm phong |
| 7 | nhiệt độ hoạt động cao nhất | 750℃ |
| số 8 | Vật liệu nền | Cordierit |
| 9 | Độ giãn nở nhiệt (%) | 1,6-1,8 |
| 10 | Cường độ nén (MPa) | Chiều dài >13； Hướng bên>5 |
| 11 | Diện tích bề mặt riêng của lớp phủ (m2/g) | 120-180 |
| 12 | nhiệt độ ban đầu | >180℃ |
| 13 | Nhiệt độ hoạt động tối ưu | 300~750℃ |
| 14 | Hấp thụ nước | 20%~28% |
| 15 | Tỷ trọng lớn (kg/L) | 650-750 |
| 16 | độ dày của tường | <0,2mm |
| 17 | Mật độ (g/cm3) | 0,5 |
| 18 | Sức chịu đựng | +/-1mm |
Với thời gian kéo dài, hoạt tính của chất xúc tác sẽ giảm dần cho đến khi mất hoạt tính.
Có ba loại khử hoạt tính chất xúc tác chính:
(1) Chất xúc tác bị vô hiệu hóa hoàn toàn.Các chất độc làm bất hoạt chất xúc tác bao gồm chất độc tác dụng nhanh và chất độc tác dụng chậm.Các chất độc tác dụng nhanh chủ yếu bao gồm P, As, v.v., trong khi các chất độc tác dụng chậm bao gồm Pb, zn, v.v. Thông thường, sự mất hoạt tính của chất xúc tác là do sự phân biệt hoặc hợp nhất của chất độc và nhóm hoạt động thành hợp kim.Đối với chất độc tác dụng nhanh, dù chỉ có một lượng nhỏ, chất xúc tác có thể bị vô hiệu hóa nhanh chóng;
(2) Ức chế phản ứng xúc tác.Các hợp chất halogen và lưu huỳnh dễ kết hợp với trung tâm hoạt động nhưng sự kết hợp này tương đối lỏng lẻo, thuận nghịch và tạm thời.Khi các chất như vậy trong khí thải được loại bỏ, hoạt tính của chất xúc tác có thể được phục hồi;
(3) Lắng đọng bao phủ trung tâm hoạt động.Sự hiện diện của các hợp chất không bão hòa dẫn đến sự lắng đọng carbon.Ngoài ra, bụi gốm, oxit sắt và các hạt khác làm tắc nghẽn trung tâm hoạt động, do đó ảnh hưởng đến khả năng hấp phụ và giải hấp phụ của chất xúc tác, dẫn đến suy giảm hoạt tính của chất xúc tác.
Các biện pháp tương ứng sau đây có thể được thực hiện để ngăn chặn sự suy giảm hoạt tính của chất xúc tác:
(1) Kiểm soát tốt các điều kiện phản ứng theo quy trình vận hành;
(2) Khi bề mặt chất xúc tác bị hóa than, nhiệt độ đốt cháy được tăng lên bằng cách thổi không khí trong lành vào để đốt cháy bề mặt hóa than;
(3) Tiền xử lý khí thải để loại bỏ chất độc và ngăn ngừa ngộ độc chất xúc tác;
(4) Quá trình chuẩn bị chất xúc tác được cải thiện để cải thiện khả năng chịu nhiệt và khả năng chống độc của chất xúc tác.
Gửi yêu cầu của bạn trực tiếp cho chúng tôi
