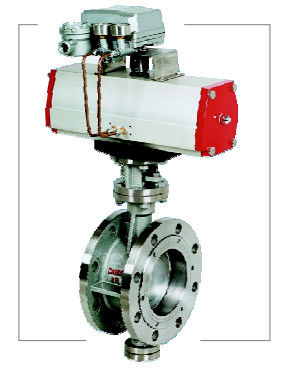

Van điều khiển bướm 100mm 110mm 10 inch 12 inch 40mm 50mm 65mm 25mm

van bướm

đăng kí

Loạt van bướm có thể được áp dụng cho thực phẩm, đồ uống, y học, công nghiệp hóa chất, xử lý nước bảo vệ môi trường công nghiệp, nhà cao tầng, cấp nước, thoát nước và khí đốt, v.v. Được sử dụng để bắt đầu hoặc dừng hoặc điều chỉnh lượng dòng chảy trung bình, Chính đặc điểm của cấu trúc.

Đặc điểm thiết kế sản phẩm

1, Cấu trúc đơn giản, khối lượng nhỏ, trọng lượng nhẹ, kích thước lắp đặt nhỏ.

2, Có hai loại vật liệu bịt kín: mềm và cứng, có thể được sử dụng trong các điều kiện làm việc khác nhau, với hiệu suất bịt kín tốt.và tuổi thọ dài.

3, Van bướm được thiết kế theo cấu trúc chống cháy có thể ngăn chặn sự mở rộng của một đám cháy ngẫu nhiên, một khi đế van niêm phong mềm của van bướm bắt lửa và bị hư hỏng, vòng đệm bằng thép không gỉ sẽ phát huy tác dụng để làm cho van bướm được giữ kín khẩn cấp,

4, Trong điều kiện van bướm được mở hoàn toàn, nó có ít lực cản dòng chảy và trong điều kiện van bướm được mở một phần, lượng dòng chảy có thể được kiểm soát một cách nhạy cảm.

5, Mô-men xoắn truyền động nhỏ, vận hành đơn giản và nhanh chóng

phân tích nguyên tắc niêm phong

1. Nguyên lý làm kín của van bướm lệch tâm đơn

Khi tâm quay của đĩa (tâm của trục van) và phần bịt kín của đĩa được thiết lập lệch tâm (a), nó làm cho phần bịt kín của đĩa dần dần tách khỏi phần bịt kín của đế van trong Quá trình mở van bướm, khi đĩa xoay đến 20°-25°, phần bịt kín của đĩa sẽ tách hoàn toàn khỏi phần bịt kín của bệ van, và khi mở hoàn toàn, một khe hở X sẽ được hình thành trong hai phần bịt kín , do đó làm giảm hao mòn cơ học và đùn giữa hai phần niêm phong và đảm bảo độ kín của van bướm.

2. Nguyên lý làm kín của van bướm phớt lệch tâm kép

Khi làm cho tâm chuyển động của đĩa (tâm của trục van) tạo thành một phân cực có kích thước (b) với đường trung tâm của ống lót van, dựa trên van bướm lệch tâm đơn, giúp loại bỏ phần bịt kín này của đĩa phanh từ phần niêm phong của ghế van nhanh hơn so với các van bướm bịt ​​lệch tâm đơn, trong quá trình mở van bướm, khi đĩa quay đến 8 ° ~ 12 °, phần bịt kín của đĩa sẽ hoàn toàn thoát ra khỏi niêm phong phần của chân van và khi mở hoàn toàn.một khoảng cách Y lớn hơn sẽ được hình thành trong hai phần bịt kín.Thiết kế của loại van bướm này có thể làm giảm đáng kể sự hao mòn cơ học, đùn và biến dạng, đồng thời cải thiện hiệu suất bịt kín của van bướm nhiều hơn.

3. Nguyên tắc làm kín của ba van bướm lệch tâm

Khi làm cho đường trung tâm của ghế van tạo thành một góc phân cực B với đường trung tâm của ống lót van, dựa trên van bướm lệch tâm kép, làm cho phần bịt kín của bệ van ngay lập tức tách ra khỏi phần bịt kín của bệ van tại thời điểm mở và tiếp xúc với phần bịt kín của đế van tại thời điểm đóng, trong quá trình mở và đóng, Khi mở hoàn toàn, một khe hở Y giống với van bướm bịt ​​kín lệch tâm kép sẽ được hình thành trong hai phần bịt kín. Thiết kế của loại van bướm này có thể loại bỏ hoàn toàn sự mài mòn và trầy xước cơ khí giữa hai phần bịt kín, đồng thời cải thiện đáng kể hiệu suất bịt kín và tuổi thọ của van bướm.

4. Nguyên tắc làm kín của van bướm phớt lệch tâm khác nhau

Điểm độc đáo của các loại van bướm lệch tâm khác nhau là trục tay cầm van để lắp đặt đĩa, với cấu trúc kiểu ba phần. Có hai phần với một trục đồng tâm, của tay cầm van theo kiểu ba phần, nhưng đường trung tâm của trục giữa là một khoảng cách giữa đường trung tâm so với đường thẳng của cả hai bên và đĩa được lắp đặt trong một phần của trục giữa. Cấu trúc lệch tâm này có thể làm cho đĩa ở dạng lệch tâm kép ở tình huống mở hoàn toàn, nhưng ở dạng lệch tâm đơn gõ khi quay đĩa.Khi gần đóng, đĩa sẽ di chuyển một khoảng về phía phần hình nón bịt kín này, và phần bịt kín của đĩa và ghế van có độ tin cậy về hiệu suất bịt kín, do chức năng của trục lệch tâm.
